Pumpen und Pumpwerke

Ihre Vorteile durch hydrograv-Simulationen:

Mit hydrograv-Simulationen können bspw. ungünstige Anströmungen einer Pumpe oder Druckschwankungen im Pumpensumpf frühzeitig erkannt und behoben werden. Dies vermeidet Überlastungen und frühzeitiges Versagen. Es lassen sich folgende Anwendungsgebiete nennen:

  • Optimierung Anströmung
  • Standzeiterhöhung
  • Begutachtung bei Planung
  • F&E-Unterstützung, z.B. für Pumpenhersteller
  • Prüfung hydraulischer Verluste

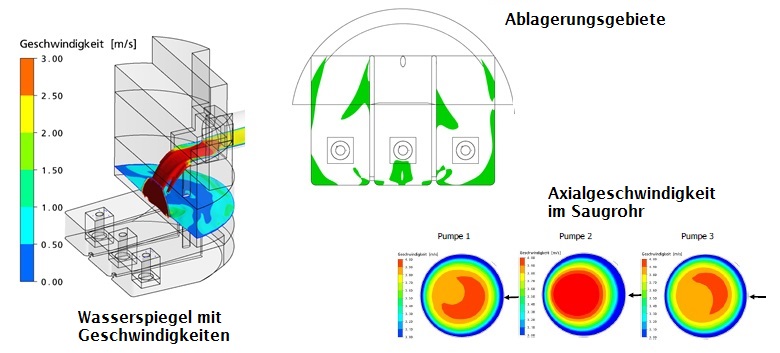

Untersuchung eines Rohwasserpumpwerks

Während der Planungsphase wird die Geometrie eines Pumpensumpfs untersucht. Nachdem in der ersten Planungsvariante hydraulische Defizite identifiziert werden, erfolgt eine Weiterentwicklung der durchströmten Geometrie. Die erarbeitete Vorzugslösung minimiert Ablagerungen und führt zu einer ruhigeren Anströmung der Pumpen.

Untersuchung eines Pumpspeicherkraftwerks

Mit hydrograv-Simulationen können Pumpspeicherkraftwerke mit unterschiedlichen Betriebszuständen (Pumpen-, Turbinenlastfall) untersucht werden. Im folgenden Beispiel erfolgten ein Nachweis verschiedener Lastfälle und eine Prüfung der Belastung eines Hosenrohrs.

Dabei erfolgt die Bestimmung von

  • Drall-/Axialgeschwindigkeiten
  • Druckverlusten
  • Kräfte auf das Hosenrohr

Ergebnis der Simulationsstudie ist somit die Erarbeitung einer Vorlage für den Planer zur Auslegung und Befestigung der Anlage.

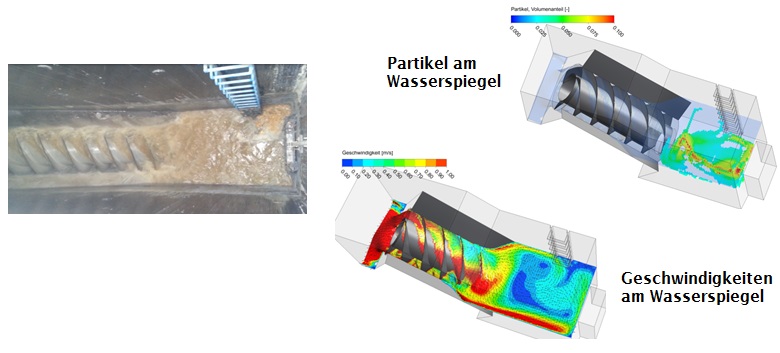

Untersuchung eines Schneckenpumpwerks

Im Betrieb kommt es zur Bildung einer Schwimmschlammschicht im Pumpensumpf eines Hebewerkes, die den Betrieb der Kläranlage nachteilig beeinflusst.

Mit hydrograv-Simulationen werden ungünstige Rückströmungen und Wirbelbildungen identifiziert. Es wird ein reduziertes Volumen des Pumpensumpfes erarbeitet, der diese Effekte minimiert.
